刷卡投幣充電站安裝及耗材參照標準

文章來源：本站      瀏覽量：879      發布日期：2019-06-21

一、目的：

 1、安裝位置及相關尺寸

 2、明確安裝所需要的耗材標準

二、安裝示意圖及簡要說明：

簡要說明

     （1）箱體尺寸為：高360寬260厚120（單位;MM）;’

     （2）箱體顏色材質：黑色，冷軋鋼板外表拋光處理后噴塑；

     （3）固定方式：壁掛式；

     （4）主電源線采用國標2.5BV單股線，公共零線采用國標2.5BV單股線，分控火線采

         用國標1.5BV單股線，明裝采用35或34線槽固定，或者用20線管，插座采

       用正泰2眼專用插座或德力西專用5眼插座；

     （5）箱內安裝有德力西短路開關，主電源起始端安裝有德力西32A漏電保護器；

     （6）機箱離地面高度1.5米左右（可以根據實際情況調整），2個插座之間間距為

          70CM--90CM,插座距離地面75CM--85CM;

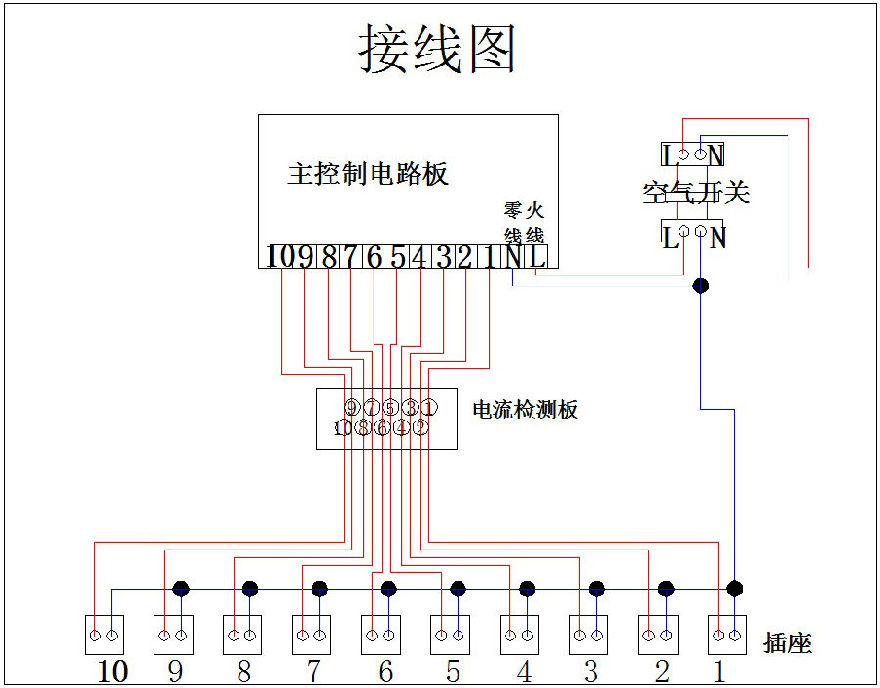

     （7）接線示意圖如下：
